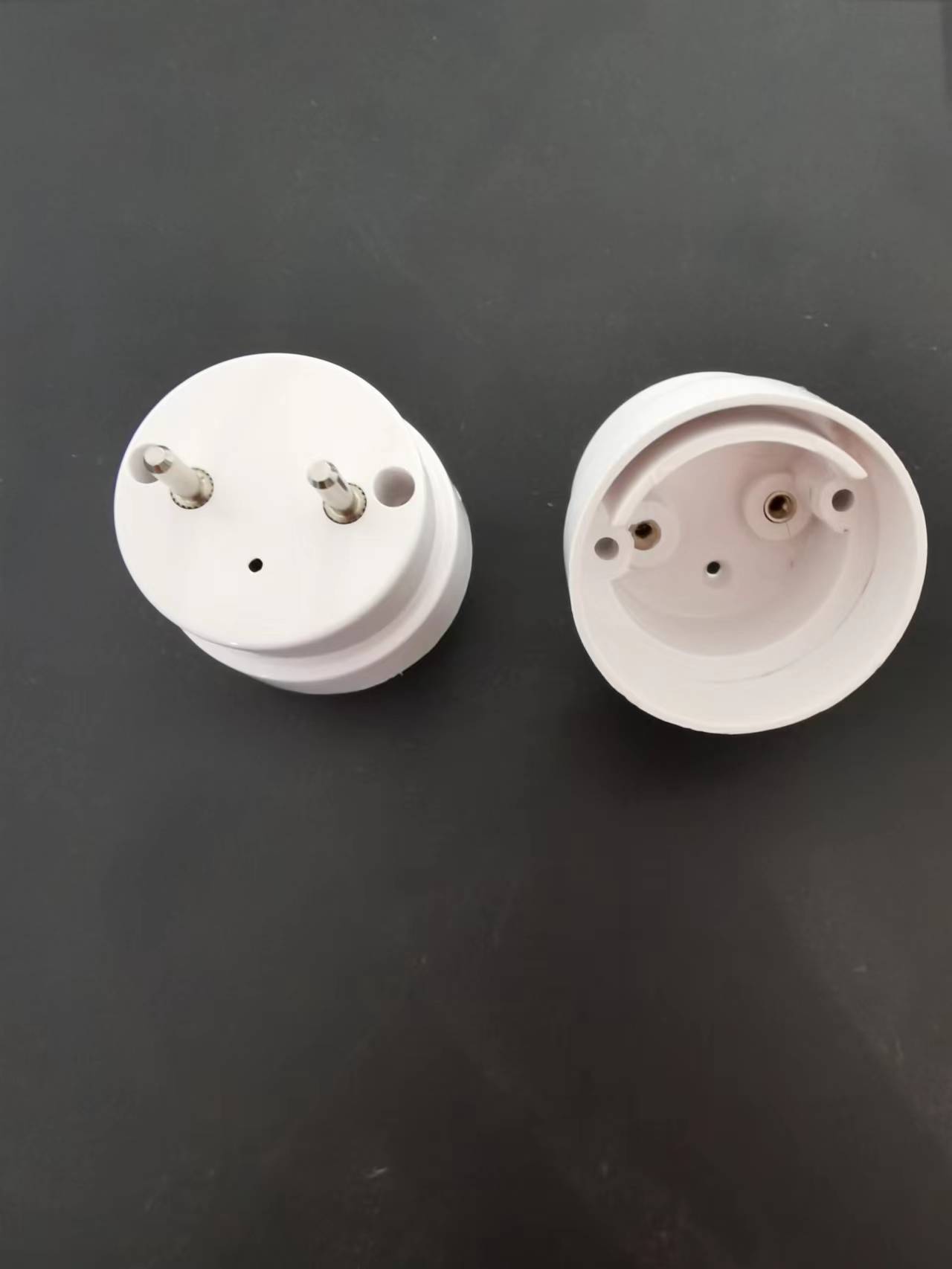

LED T8 cüt sonu G13 son qapaqlarının əsas xüsusiyyətləri və əhəmiyyəti

Bu gün əsas xüsusiyyətlər və əhəmiyyəti haqqında danışırıqLED T8 Cüt Sonu G13 Son Caps.

1. Daxili əlaqə çox vacibdir:

Bağlantılar: Ənənəvi flüoresan lampa içərisindəki metal nişanlardan fərqli olaraq, sadəcə filamentə birbaşa bağlı olan son qapaqlardan fərqli olaraq, LED lampaların G13 son qapaqlarının daxili əlaqələri dövrənin bir hissəsidir.

Şantalar / Cari məhdudlaşdırıcı rezistorlar: Bu əsas fərqdir! Dəyişdirilməmiş və hələ də quraşdırılmış ənənəvi induktiv balastlar (və ya elektron baloplar) quraşdırılmış, əksər "uyğun" ikiqat sonlu LED T8 lampaları - bir ucundakı saxtalaşdırma və ya cari məhdudlaşdırıcı bir rezist quraşdıracaqdır (bəzən hər iki bit).

Funksiya: Lampa ənənəvi bir balast ilə bir lampaya daxil edildikdə, şunt / rezistor, "fırıldaqçı" və ya lampanın içərisindəki sürücü dövrəsinin içərisinə zərər verməsinin qarşısını alaraq, elektiv reaksiya və ya yüksək gərginlikli nəbzləri və ya yüksək gərginlikli nəbzləri keçəcəkdir. Eyni zamanda, AC şəbəkəsinə, cari məhdudlaşdırmadan sonra lampanın içərisindəki LED sürücü enerji təchizatı daxil olmağa imkan verir.

Yer: Adətən son papağın içərisində bir ucun içərisində yerləşir (bu ucun içərisində iki sancaq qısaldılmış və şunt / rezistor vasitəsilə daxili sürücü dövrəsinə qoşulmuşdur). Digər ucunda son papaq içərisində, iki sancaqlar sürücü dövrəsinin (l və n) girişinə birbaşa bağlıdır.

İşarələmə: Son papağın sonu shunt / rezistor ilə son papağın sonu, bu "balast ucu" və ya "Bypass" sonuncu olduğunu göstərmək üçün adətən (etiketləmə, oyma, rəng fərqlənməsi və ya bir az fərqli quruluş kimi) işarələnmişdir. Quraşdırıldıqda, bu sonu ballastla əlaqəli lampanın tərəfindəki lampa sahibinə daxil edilməlidir!

Şunt-sərbəst tip (Retrofit lampaları üçün): Balast lampadan çıxarılıbsa (lampadan birbaşa l / n-ə birbaşa qoşulur), şuntları olmayan LED T8 lampaları istifadə edilə bilər. Bu lampanın hər iki ucunda son papaq quruluşu, ümumiyyətlə simmetrikdir və daxili əlaqə bir ucunda, qısa dövrə vurulmuş l / n, digər ucunda qısamüddətlidir? Bu, heç bir şunt tələb olunmur). Xahiş edirəm satın alarkən təlimatları diqqətlə oxuyun.

2. Struktur dizayn və materiallar:

Yüksək gərginlikli izolyasiya tələbləri: Əsaslara birbaşa çıxışı səbəbindən (220V), LED lampasının G13 son qapağının izolyasiya performansının tələbləri son dərəcə yüksəkdir. Adətən alov gecikdirici, yüksək temperaturda davamlı yüksək keyfiyyətli plastiklərdən (məsələn, PC, PBT) edilir.

Daxili tel bağlantısı: PİN çubuğunun metal kontaktlarını PCB lövhəsi və ya lampa borusunun içərisində olan PCB lövhəsinə və ya sürücü moduluna bağlamaq üçün son papaq içərisində tellər var. Bu tellərin keyfiyyəti və qaynaq etibarlılığı çox vacibdir.

İstilik dağılmazlıq mülahizələri: İşıq / rezistor işləyərkən istilik yaradır və son papaq dizaynı bəzən müəyyən bir miqdarda istilik yayılmasını nəzərdən keçirir (əsas istilik yayılması lampa borusunun alüminium substratından asılıdır).

3. Əhəmiyyətin xülasəsi:

Təhlükəsizlik maneəsi: Elektrik şokundan istifadə edənlərin qarşısını almaq üçün ilk fiziki izolyasiya maneəsidir.

Dövrün tənqidi düyünləri: Əsasların giriş və (uyğun növlər üçün) balast bypassının əsas bağlantısıdır.

Uyğunluq reallaşdırılması: Daxili şunt / rezistor, köhnə floresan lampaları ilə "son papaq və" uyğunluğu "nail olmaq üçün əsas komponentdir.

Quraşdırma Təlimatları: İşarələnmiş son papaq istifadəçiləri düzgün quraşdırmağa (shunt xitam vermə tərəfi) quraşdırmağı tapşırır.
