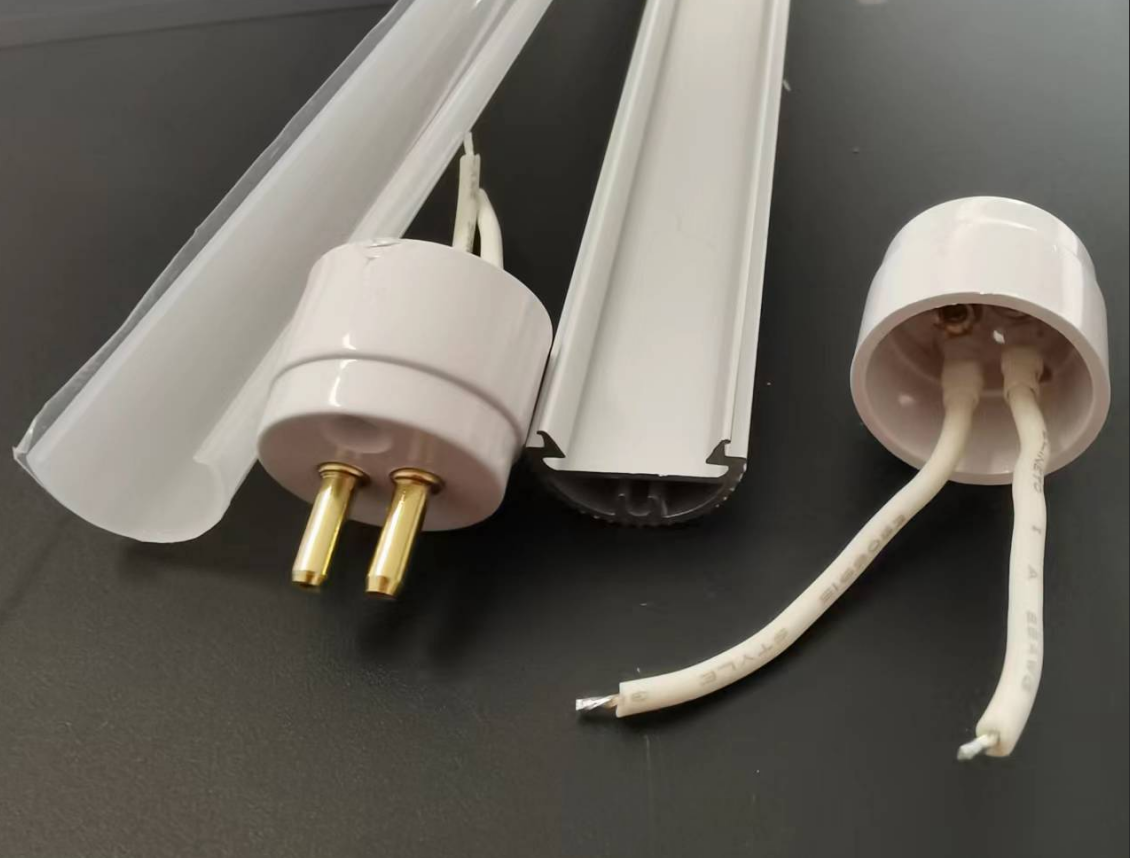

G5 Son Qapağın Naqilləri

Birincisi, zəhmət olmasa aydınlaşdırın: "tel" dedikdə dəqiq nəyi nəzərdə tutursunuz?

T5 və G5 LED borularının istehsal prosesində "tək telli/çox naqilli/simsiz" adətən borunun özünün enerji təchizatı metoduna deyil (tək uclu/iki uclu enerji təchizatı) deyil, son qapaqdan çıxan naqillərin sayına aiddir. Bu iki anlayış asanlıqla qarışdırılır.

• Tək telli:Son qapaq yalnız bir naqili çıxarır, adətən canlı naqil (L) və ya neytral naqil (N).
• Çox telli (iki telli):Son qapaq iki teli çıxarır, adətən bir canlı tel və bir neytral tel.
• Simsiz:Son qapağın özü heç bir tel çıxarmır; yalnız iki G5 pin var.

Bu aydınlaşdırıldıqdan sonra sonrakı birləşmə məntiqini başa düşmək asandır.

Kombinasiya 1: Bir Ucu Tək Naqilli + Bir Ucu Simsiz → Tək Uclu Elektrikli Boru

Bu, bazarda T5 inteqrasiya olunmuş LED boruları üçün ən ümumi konfiqurasiyadır.

Qoşulma üsulu:Enerji yalnız tək naqilli ucundan verilir. Bu tək tel ya canlı və ya neytral naqillə birləşir, digər tel (canlı və ya neytral) lampa borusunun daxili dövrəsi vasitəsilə birbaşa digər ucundakı pinlə bağlıdır. Simsiz ucun bir pin mexaniki fiksasiya və keçiriciliyə cavabdehdir, digər pin isə əlaqəsiz və ya daxili qısaqapanma ola bilər.

Bununla belə, kritik bir istehsal detalı var: T5 G5 lampa sahibinin sancaqlar arası məsafəsi cəmi 5 mm-dir. Bir ucundan enerji verildikdə, iki sancaq bir-birinə çox yaxındır və düzgün olmayan daxili naqillər asanlıqla qısa qapanmaya səbəb ola bilər. Buna görə də, tək telli uc qapağın içərisində izolyasiya və naqil sxemi son qapaq təchizatçısının sənətkarlığının əsas göstəricisidir.

Tətbiq Ssenariləri:Ofis işıqları, supermarket rəfləri, kabinet işıqları, vitrin işıqları. Bu tip lampalar adətən inteqrasiya edilmiş mötərizədən istifadə edir, yalnız bir güc girişi tələb edir, quraşdırmanı asanlaşdırır və son istifadəçilərin heç bir elektrik biliyinə ehtiyacı yoxdur.

Kombinasiya İki: Hər Ucdan Bir Tel → İkitərəfli Enerjili Lampa Borusu

Bu üsul mühəndislik təmiri layihələrində geniş yayılmışdır.

Qoşulma üsulu:Lampa borusunun hər iki ucundakı lampa qapaqlarından bir tel çəkin. Bir ucunu canlı naqilə (L), digər ucunu isə neytral telə (N) birləşdirin. Cərəyan bir ucdan daxil olur, digər tərəfdən çıxır. Lampa qapağının içərisindəki iki G5 sancağı qısaldılmış və tək elektrod əmələ gətirir.

Mühəndislikdə niyə ikitərəfli enerji təchizatına üstünlük verilir?Köhnə flüoresan lampa tutucularını yenidən təchiz edərkən, orijinal G5 tutucuları adətən paralel olaraq birləşdirilir, yəni iki sancaq daxili qısaqapanma olur. İki uclu lampalar, paralel olmayan tutucu ilə əvəz edilmədən birbaşa bu tip tutucuya uyğunlaşdırıla bilər. Paralel tutucuda tək uclu lampa quraşdırılıbsa, o, işə salındıqdan dərhal sonra qısaqapanacaq. Bu, Honq Konq mühəndislik cəmiyyətində baş verdi; Bəziləri hətta köhnə saxlayıcının plastik korpusunu da yandırıblar.

İstehsal tədbirləri:İki uclu lampa qapağının hər iki ucunda kabellər olmalıdır, lakin quraşdırma zamanı tərs naqillərdən qaçmaq üçün naqillərin rəngləri aydın şəkildə fərqlənməlidir (məsələn, bir ucu L, digəri N ilə işarələnmişdir). Bundan əlavə, iki uclu flüoresan lampanın daxili naqilləri iki uc arasında elektrik əlaqəsinin olmamasını təmin etməlidir; əks halda lampa qısaqapanacaq.

Tətbiq Ssenariləri:Zavod sexləri, dayanacaqlar, anbarlar və logistika mərkəzləri. Bu yerlər tez-tez köhnə flüoresan lampa sahiblərinin yenidən qurulmasını tələb edir və ikitərəfli enerji təchizatı həlləri daha yaxşı uyğunluq təklif edir.

Kombinasiya 3: Canlı naqilli bir ucu (iki telli) + simsiz uç qapağı olan bir ucu → Təkmilləşdirilmiş tək uclu enerji təchizatı

Bu kombinasiya təktərəfli enerji təchizatının təkmilləşdirilmiş versiyasıdır, daha yüksək təhlükəsizlik və etibarlılıq tələbləri olan ssenarilər üçün uyğundur.

Qoşulma üsulu:Enerji təchizatı ucun qapağı birbaşa sürücünün enerji təchizatı və ya AC gücünə qoşularaq canlı və neytral naqilləri çıxarır. Simsiz son yalnız mexaniki dəstək və dövrə əlaqəsi üçün istifadə olunur və enerji girişini idarə etmir.

Tək telli tək uclu həlldən fərq:Tək telli tək uclu həlldə, lampa borusunun daxili naqilləri daxili naqilləri nisbətən mürəkkəb hala gətirərək "bir tel daxil olur və digər tel daxildən digər ucuna birləşdirilir" dizaynını tələb edir. Bunun əksinə olaraq, iki telli tək uclu həlldə həm canlı, həm də neytral naqillər eyni uç qapağı vasitəsilə daxil edilir, beləliklə daha birbaşa daxili dövrə dizaynına nail olur, potensial nasazlıq nöqtələrini azaldır və təhlükəsizliyi artırır.

İstehsal üstünlükləri:İnteqrasiya edilmiş T5 lampa borusu istehsalçıları üçün bu üsul tək uclu son qapaqlardan istifadə etməklə daha yüksək montaj səmərəliliyi təklif edir. Bütün elektrik kabelləri bir ucda cəmləşdiyi üçün lampa borusunun içərisində çarpaz naqillərə ehtiyac yoxdur, beləliklə daxili qısaqapanma riskini azaldır.

Tətbiqlər:Tibbi işıqlandırma, təhsil işıqlandırması, yüksək səviyyəli kommersiya nümayişləri.
