10 mm PCB ilə LED T8 Boru Gövdəsi: ABŞ Alıcısı üçün Tez-tez verilən suallar, 2026-cı il üçün uyğunluq yoxlamaları və mənbə bələdçisi

ABŞ İşıqlandırma Alıcıları üçün Əsas Çıxarışlar

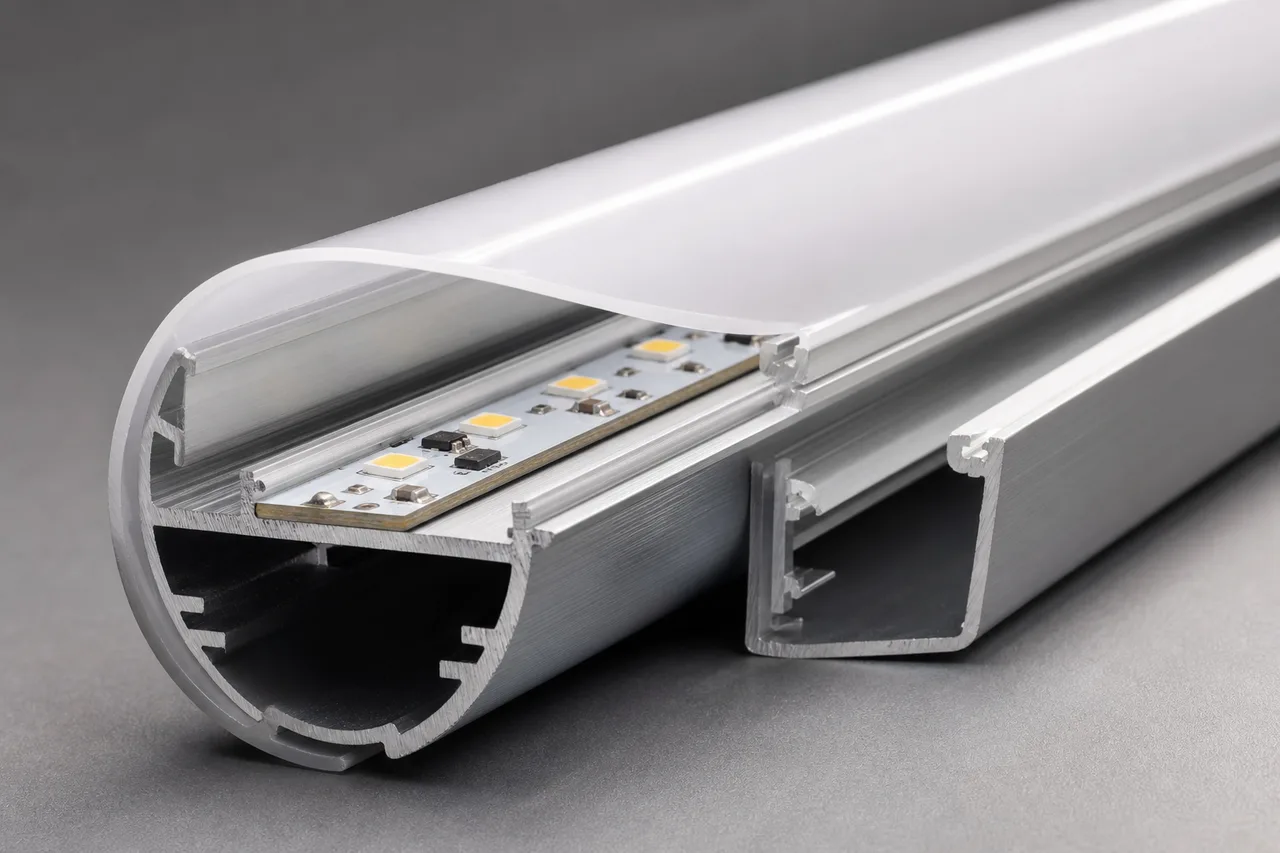

İfadəJE yarı alüminium/yarı plastik boru korpusunun konstruksiyasıbu məhsul kateqoriyasının arxasındakı praktik arxitekturanı təsvir edir: 6063 alüminium bazası LED lövhəsini daşıyır və istiliyi idarə etməyə kömək edir, polikarbonat diffuzor isə görünən optik örtüyü təşkil edir. Bu bölgü vacibdir. Alüminium PCB-yə sabit montaj səthi və proqnozlaşdırıla bilən mexaniki əsas verir; diffuzor görünüşü, işığın ötürülməsi və lövhəyə girişi idarə edir. Bu sadəcə dekorativ qabıq deyil.

ABŞ alıcıları üçün ilk sual qiymət deyil. Uyğunluqdur. 10 mm-lik PCB bir çox ümumi LED boru lövhələrindən daha dardır və sürücü diffuzora basmadan və ya uç qapaqlarına müdaxilə etmədən korpusun içərisinə oturmalıdır. JE-28 sürücünün maksimal hündürlüyü 12 mm-dir, ona görə də sürücünün gövdəsi, naqillər, izolyasiya və gərginliyin aradan qaldırılması detalları ayrı yox, birlikdə yoxlanılmalıdır.

Standart JE-28 IP20-dir. Bu, onu avtomatik olaraq yuyulan ərazilərə və ya açıq qurğulara deyil, qapalı lampaları və yenidən təchiz edilmiş boru birləşmələrini qurutmaq üçün uyğun edir. JE həmçinin bitki işıqlandırması, soyuducu işıqlandırması və açıq parkinq kimi tətbiqlər üçün suya davamlı boru yuvası üslublarını təklif edir, lakin bunlar müvafiq suya davamlı konfiqurasiya kimi qeyd edilməlidir. ilə başlayın10 mm PCB ilə JE LED T8 boru korpususpesifikasiya və istehsal sifarişini təsdiq etməzdən əvvəl dəqiq rəsm tələb edin.

JE-28 LED T8 Korpusunun Xüsusiyyətləri: Ölçülər, Materiallar və Konfiqurasiya Seçimləri

JE-28, 10 x 1,2 mm PCB lövhəsi üçün qurulmuş 26 mm T8 korpusudur. Bu ölçü mexaniki ixtisas üçün başlanğıc nöqtəsidir. Nominal olaraq 10 mm genişlikdə olan bir lövhə, komponentin hündürlüyü, lehim birləşmələri, birləşdirici yerləşdirmə və ya montaj metodu mənzilin inkişafı zamanı istifadə olunan nümunədən fərqlənirsə, hələ də problemlər yarada bilər.

Korpus polikarbonat diffuzor variantları və plastik uç qapaqları olan 6063 alüminium bazadan istifadə edir. JE daxili sürücü quruluşunu və maksimum 12 mm sürücü hündürlüyünü sadalayır. Mövcud uzunluqlar 600 mm-dən 2400 mm-ə qədərdir, xüsusi uzunluqlar mövcuddur. Uzunluq, diffuzor örtüyü, son qapağın üslubu və sürücünün mövqeyi bir montaj qərarı kimi qəbul edilməlidir, çünki hər biri quraşdırma, işıq paylanması və qablaşdırmaya təsir göstərir.

Sifariş vermədən əvvəl T8 korpusunu necə uyğunlaşdırmaq olar: PCB, sürücü, diffuzor və son qapaq yoxlamaları

Bir mənzil kataloq səhifəsində düzgün görünə bilər və hələ də montaj zamanı uğursuz ola bilər. Adi səbəblər dramatik deyil: sürücü bir neçə millimetr çox hündürdür, PCB diffuzorun altında əyilir, uç qapaq borunu etibarlı şəkildə saxlamır və ya birləşdirici daxili naqil əyilməsi üçün yer qoymur. Yalnız alüminium ekstruziyasını deyil, tam montajı uyğunlaşdırın.

1. PCB konturunu təsdiqləyin.10 mm eni, 1,2 mm qalınlığı, montaj delikləri, mis saxlama yerləri, birləşdiricilər və ən hündür komponentlər daxil olmaqla, faktiki lövhə rəsmini JE-yə göndərin. Yalnız nominal lövhənin ölçüsünə etibar etməyin.
2. Sürücü zərfini yoxlayın.Sürücünün maksimum hündürlüyünü və enini 12 mm korpus limiti ilə müqayisə edin. Klemensləri, istiliklə büzüşənləri, izolyasiya qollarını və məftil çıxışlarını boşluqların nəzərdən keçirilməsinə daxil edin.
3. Diffuzorun uyğunluğunu yoxlayın.Seçilmiş polikarbonat örtüyü nişan, əyilmə, görünən qaynar nöqtələr və çıxarma gücü üçün yoxlayın. Çox sıx olan diffuzor ekstruziyaya təzyiq göstərə bilər; çox boş olanı daşınma zamanı cingildəyə bilər.
4. Son qapaqları və naqilləri nəzərdən keçirin.Qapağın materialını, saxlama üsulunu, naqil keçidini, birləşdirici girişi və hazır borunun xüsusi quraşdırma standartına və ya müştəri qurğu interfeysinə uyğun olub-olmadığını təsdiqləyin.
5. Bitmiş nümunəni təsdiqləyin.Yığılmış borunu gücləndirin, istilik davranışını və işığın görünüşünü yoxlayın, sonra hədəf qurğuya və ya kliplərə daxil edilməsini yoxlayın. İstehsal sifarişini verməzdən əvvəl təsdiq edilmiş komponent versiyalarını qeyd edin.

Layihədə sıx armatur boşluqları olduqda ekstruziya rəsmini və fiziki nümunəni soruşun. Nümunə həmçinin çertyojların göstərilmədiyi qablaşdırma və rəftar məsələlərini də ifşa edir. Karton dizaynı daşınma uzunluğuna uyğun gəlmirsə, uzun borular diffuzor işarələri, son qapağın zədələnməsi və ya yüngül əyilmə ilə gələ bilər. Kütləvi istehsaldan əvvəl onları düzəltmək ucuzdur və ABŞ-a çatdırıldıqdan sonra təmir etmək bahalıdır.

Tez-tez verilən suallar: JE-28 LED T8 boru korpusu suya davamlıdır, yoxsa açıq hava və dondurucu işıqlandırma üçün uyğundur?

JE tərəfindən təqdim edilən standart JE-28 spesifikasiyası IP20-dir, ona görə də quru yerdəki korpus kimi qəbul edilməlidir. Bu fərq zavod işıqlandırması, soyuducu işıqlandırması, açıq parkinq və ya kondensasiya, sprey, toz və ya temperaturun dəyişməsinə məruz qalan hər hansı quraşdırmanı təyin edən alıcılar üçün vacibdir. JE bildirir ki, o, xüsusi tətbiqlər üçün suya davamlı T8 korpus üslublarını təklif edir, lakin suya davamlı versiya ayrıca müəyyən edilməli və sitat gətirilməlidir.

10 mm PCB və daxili sürücü bu T8 boru yuvasına uyğun olacaqmı?

Bəli, JE-28 maksimum sürücü hündürlüyü 12 mm olan 10 x 1,2 mm PCB və daxili sürücü quruluşu üçün nəzərdə tutulub. Bu, hər 10 mm lövhənin və hər bir daxili sürücünün uyğun olacağı demək deyil. Lövhənizin ən hündür LEDi, kondansatör, konnektor və lehimli naqil mövcud daxili boşluq daxilində qalmalıdır. Uyğun baxış üçün PCB faylını və sürücü məlumat cədvəlini JE-yə göndərin, sonra doldurulmuş nümunə ilə nəticəni yoxlayın.

Nümunələr, MOQ, Xüsusi Uzunluqlar, Alətlər və ABŞ Ekspeditoruna Göndərmə Necə İşləyir?

JE, nümunələri, kotirovkaları, xüsusi uzunluqları, OEM / ODM ekstruziyasını və müştərinin ekspeditor anbarına göndərilməsini təmin edə biləcəyini bildirir. Kommersiya təfərrüatları seçilmiş profildən, diffuzordan, son qapaqlardan, alət statusundan, kəmiyyətdən, qablaşdırmadan və təyinat yerindən asılıdır. Nümunə çatdırılma müddətini, istehsal MOQ-nu, xüsusi qəlibə ehtiyac olduqda alətin qiymətini, kəsilmiş uzunluğa dözümlülüyünü, karton ölçülərini və göndərmə ilə birlikdə verilən sənədləri soruşun. Komandanız ABŞ ekspeditorundan istifadə edirsə, təklif yekunlaşmazdan əvvəl anbar ünvanını və yük nişanı tələblərini təqdim edin.

JE Dongguan İstehsalatı, OEM/ODM Ekstrüzyonu və Bitmiş Armatur Sənədləri

JE, rəsmi olaraq Dongguan Jinen Lighting Technology Co., Ltd., Dongguan, Çində ekstrüde edilmiş LED işıqlandırma komponentləri istehsal edir. Onun çeşidinə LED alüminium profilləri, LED plastik profillər, PC boruları və diffuzorlar, T5, T6, T8, T10 və T12 boru korpusları, üstəgəl üç davamlı işıq korpusları daxildir. Layihə ilk prototipdən sonra ölçü və ya konstruksiyanı dəyişdikdə bu məhsul genişliyi faydalıdır. Alıcı, bütün qaynaq prosesini yenidən başlatmaq əvəzinə, eyni təchizatçı vasitəsilə yarı alüminium korpus, tam alüminium baza və ya fərqli boru diametrini müqayisə edə bilər.

JE ictimai qəlibləri, şəxsi qəlibləri, OEM/ODM ekstruziyasını və xüsusi layihə işini dəstəkləyir. Profil artıq PCB və diffuzor tələblərinizə uyğun olduqda, ictimai qəlib qaynağı standart JE-28 həndəsəsi üçün məna kəsb edə bilər. Qeyri-standart birləşdirici cibinə, fərqli montaj xüsusiyyətinə, xüsusi uç qapağına və ya yenidən işlənmiş en kəsiyinə ehtiyacınız olduqda şəxsi qəlib daha müdafiə oluna bilir. Düzgün seçim gözlənilən həcmdən və gələcək tədarük üzərində nə qədər nəzarətə ehtiyacınız olduğundan asılıdır.

ABŞ idxalçıları və işıqlandırma fabrikləri üçün sənədlər məhsulun fotoşəkilindən daha çoxunu əhatə etməlidir. Tamamlanmış lampa üçün profil rəsmini, materialın təsvirini, diffuzor seçimini, uzunluq tolerantlığını, son qapağın spesifikasiyasını, qablaşdırma detallarını və elektrik məlumatını tələb edin. Korpusun özü sertifikatlaşdırılmış bitmiş LED borusu ilə eyni şey deyil. Müştəriniz, AHJ, distribyutor və ya layihə spesifikasiyası xüsusi siyahılar və ya uyğunluq sənədləri tələb edirsə, dizayn dondurulmamışdan əvvəl həmin tələbi müəyyənləşdirin.

JE həmçinin topdansatışçılara, podratçılara, işıqlandırma fabriklərinə və xüsusi layihə müştərilərinə xidmət etdiyini bildirir. Bu, kommersiya sahəsinin aydın şəkildə yazılması şərti ilə təchizatçını həm komponentlərin alınması, həm də özəl etiketli boruların inkişafı üçün uyğun edir. Təsdiq edilmiş çertyojı, nümunə fotoşəkilləri, təftiş nömrəsini və material seçimlərini satınalma sənədlərinə qoyun. Bu, ekstruziya qaynaqında tanış problemin qarşısını alır: ölçü baxımından yaxın, lakin əslində bir-birini əvəz edə bilməyən əvəzedici partiya.
