OEM Xətti İşıqlandırma üçün T8 İkitərəfli LED Boru Gövdəsi

JET8 ikitərəfli LED boru korpusuOEM xətti işıqlandırma layihələri üçün boş qapalı platformadır. Təsdiqlənmiş konfiqurasiya 26 mm xarici diametrə, iki 12 × 1 mm PCB mövqeyinə, daxili 6063 alüminium profilə, şəffaf və ya şaxtalı polikarbonat korpusa, plastik uç qapaqlarına və xarici sürücü sxeminə malikdir. Standart və ya fərdiləşdirilmiş uzunluqlar 600 mm-dən 2400 mm-ə qədər mövcuddur, IP20 və IP65 konfiqurasiyaları təklif olunur.

Əsas sözdürmənzil. Bu məhsul LED-lər, PCB yığımları, naqillər, sürücü, son bağlama və hər hansı tələb olunan möhür seçilənə və birləşdirilənə qədər işləyən lampa çevrilmir. Buna görə də alıcılar onu təkcə T8 adından deyil, idarə olunan çertyoj və yığılmış nümunə əsasında qiymətləndirməlidirlər. Cari nəzərdən keçirinT8 ikitərəfli işıqlı korpusPCB və layihə tələblərinizi JE-yə göndərməzdən əvvəl.

Məhsul boş OEM korpusudur, bitmiş T8 lampası və ya floresan dəyişdirilməsi deyil

“T8” ümumi boru formatını müəyyən edir, lakin mövcud flüoresan qurğu ilə elektrik və ya mexaniki uyğunluq yaratmır. Tamamilə fərqli lövhələr, naqillər, son qapaqlar, montaj detalları və güc arxitekturasından istifadə edərkən 26 mm korpus tanış görünə bilər.

Onun adi flüoresan balastı qəbul etdiyini, G13 lampa tutacağına uyğun gəldiyini, elektrik şəbəkəsinə aid sancaqlar ehtiva etdiyini və ya quraşdırılmış lampanı təkbaşına əvəz edə biləcəyini düşünməyin. Bu detalların heç biri korpusun diametri ilə təsdiqlənmir. Təkmilləşdirmə uyğunluğu tələb olunarsa, əsas həndəsəni, sancaqların düzülməsini, ümumi lampanın uzunluğunu, elektrik girişini, naqil rejimini və armatur interfeysini təsdiq cizgisinə qoyun.

Bu fərq alışa da təsir edir. Mənzil spesifikasiyası ekstruziya və qapalı paketi müəyyən edir. O, öz-özünə LED miqdarını, rəng temperaturunu, işıq çıxışını, optik paylanmanı, gücü, sürücünün davranışını, qaralma, dalğalanmadan qorunma, işləmə temperaturu və ya xidmət müddətini təyin etmir. Bunlar alıcının komponent dizaynı və ixtisas proqramı tərəfindən idarə olunan bitmiş işıqlandırma qərarlarıdır.

İkitərəfli T8 Yaşayış Yığıncağının kəsişməsi

Yığma dəyirmi polikarbonat gövdəsini daxili alüminium profillə birləşdirir. Bu kəsikdə hər biri 12 × 1 mm olaraq təyin olunan iki PCB mövqeyi var. Bu tənzimləmə OEM dizaynerinə bir 26 mm boru zərfinin içərisində LED lövhələr üçün iki montaj yeri verir.

Alüminium əlavə PCB yerləri üçün müəyyən edilmiş daxili struktur təmin edir. O, həmçinin lövhələrdən istilik ötürülməsində iştirak edə bilər, lakin istilik performansını yalnız ərinti adından və ya profildən çıxarmaq olmaz. LED yüklənməsi, lövhənin konstruksiyası, termal interfeys materialı, kontaktın keyfiyyəti, sürücü itkiləri, ətraf mühitin temperaturu, borunun oriyentasiyası və hava axını hamısı əməliyyat temperaturuna təsir göstərir. Quraşdırılmış nəzərdə tutulan LED lövhələri ilə istilik dizaynını təsdiqləyin.

Cütlənmiş PCB mövqeləri iki işıqlı üzü necə dəstəkləyir

İki PCB mövqeyi LED-lərin bütün ətrafı işıqlandırmaq üçün bir lövhəyə etibar etmək əvəzinə borunun iki tərəfinə yerləşdirilməsinə imkan verir. Bu, iki istiqamətli xətti işıqlandırma, asma lampalar, displey işıqlandırması, tranzit interyerlər və birdən çox istiqamətdə işığın lazım olduğu digər qurğulara uyğun ola bilər.

Ekstruziya xüsusi şüa bucağına və ya bərabər 50/50 işığın bölünməsinə zəmanət vermir. Faktiki paylama PCB mövqelərinin oriyentasiyasından, LED paketindən, diod məsafəsindən, lövhənin enindən, polikarbonata qədər olan məsafədən, diffuzor örtüyündən, daxili maneədən və yaxınlıqdakı işıqlandırma səthlərindən asılıdır. Clear PC LED tərifini və çıxış istiqamətini qorumağa meyllidir; buzlu kompüter işığı daha effektiv qarışdırır, lakin görünən intensivliyi azalda və şüa nəzarətini yumşalda bilər.

Alət və ya istehsal təsdiqindən əvvəl hər iki tərəfdən işıqlandırılmış nümunəni yoxlayın. LED təsvirini, alüminium əlavənin yanında qaranlıq zolaqları, rəng dəyişkənliyini, son kölgələri və iki üz arasında parlaqlıq fərqlərini axtarın. Fotometrik sınaq bitmiş lampa səviyyəsindədir, çünki boş korpusda işıq mənbəyi yoxdur.

Alıcı tərəfindən müəyyən edilmiş LED-lər, PCB birləşmələri, naqillər, sürücü və möhürlərlə müqayisədə təchiz edilmiş korpus komponentlərini təsdiqləyin

Mənzil təklifi JE tərəfindən təchiz edilmiş hissələri alıcı tərəfindən təchiz edilmiş elektrik komponentlərindən ayırmalıdır. Dərc edilmiş məhsul təsvirinə əsasən, korpusa daxili 6063 alüminium profili, şəffaf və ya buzlu polikarbonat və plastik uç qapaqları daxil ola bilər. Arxitektura xarici sürücüdən istifadə edir. Dəqiq qablaşdırma məzmunu, son qapaq tərzi, aparat, möhürlər, kabel giriş hissələri və montaj xidmətləri hələ də kotirovkada sətir-sətir göstərilməlidir.

Alıcı adətən LED lövhələrini, LED-ləri, naqilləri, birləşdiriciləri, termal interfeys materialını, sürücünü, mümkün olduqda torpaqlama metodunu və son elektrik sonlarını müəyyən etməlidir. IP65 hədəfi üçün contalar, mastik, kabel rakorları, qapağın möhürlənməsi və montaj prosesi üçün məsuliyyət xüsusilə aydın olmalıdır. IP65-ə uyğun olan hissələr dəsti nəzarətsiz sahə montajından sonra avtomatik olaraq IP65 lampası deyil.

Rəsm və Komponent Baxışı üçün Spesifikasiya Matrisi

Rəsmi nəzərdən keçirmək üçün başlanğıc nöqtəsi kimi aşağıdakı matrisi istifadə edin. Nəşr edilmiş dəyərlər mövcud məhsul konfiqurasiyasını müəyyən edir; onlar layihəyə xas tolerantlıqları, uyğunluq yoxlamalarını və ya tənzimləyici yoxlamanı əvəz etmir.

Sabit həndəsə: 26 mm diametr və iki 12 × 1 mm PCB mövqeyi, uyğunluq və toleranslar rəsmdə təsdiqlənmişdir

26 mm diametrli və qoşalaşmış 12 × 1 mm PCB mövqeləri əsas həndəsədir, lakin nominal ölçülər buraxılış üçün kifayət deyil. Lövhənin istehsalı, ekstruziya, yay, örtük və montaj toleransları yanlış istiqamətdə yığılarsa, yuvası ilə eyni nominal genişlikdə hazırlanmış lövhə bağlana bilər. Boş uyğunlaşma fərqli problem yaradır: lövhənin hərəkəti, uyğun olmayan istilik təması və ya diffuzorun arxasında görünən yanlış hizalanma.

RFQ-da yalnız “12 mm lövhə” yazmaq əvəzinə, JE-yə faktiki PCB konturunu göndərin. PCB qalınlığı, kənar bitişi, daxiletmə sahəsinin yaxınlığında lehim maskası və ya örtük yığılması, komponentin saxlanma zonaları, birləşdirici çıxıntıları və nəzərdə tutulan daxiletmə istiqaməti daxildir. Təsdiq edilmiş çertyoj uyğunlaşmaq üçün vacib olan ölçüləri müəyyən etməli və bu ölçülərin necə yoxlanılacağını bildirməlidir.

Konstruksiya və seçimlər: daxili 6063 alüminium profil, şəffaf və ya buzlu polikarbonat, plastik uç qapaqları, xarici sürücü və 600–2400 mm uzunluqlar

6063 adətən ekstrüde edilmiş alüminium profillər üçün istifadə olunur, çünki o, idarə olunan en kəsiklərə çevrilə bilər və ümumi bitirmə proseslərini qəbul edir. Yenə də "6063 alüminium" tam istilik və ya mexaniki spesifikasiya deyil. Temperatur, səth müalicəsi, keçiricilik, görünüş və ya korroziya davranışı layihə üçün əhəmiyyətlidirsə, tələbi rəsmə əlavə edin və təsdiq tələb edin.

Uzunluq da alış qiymətindən daha çox dəyişir. Uzun korpuslar düzlüyə, zədələnməyə, PCB daxilinə, naqillərə girişə və paket dizaynına daha həssasdır. Göstərdiyiniz uzunluğun kəsilmiş ekstruziyaya, polikarbonat gövdəyə və ya son qapaqlar daxil olmaqla ümumi yığılmış bölməyə aid olub olmadığını təsdiqləyin. JE standart vəxüsusi uzunluqlu T8 LED boru korpusu600 mm-dən 2400 mm-ə qədər seçimlər; kotirovka dəqiq bitmiş uzunluğu və tolerantlığı müəyyən etməlidir.

Təmiz və ya şaxtalı kompüter, son qapağın dayandırılması və IP20 və ya IP65 konfiqurasiya seçimləri

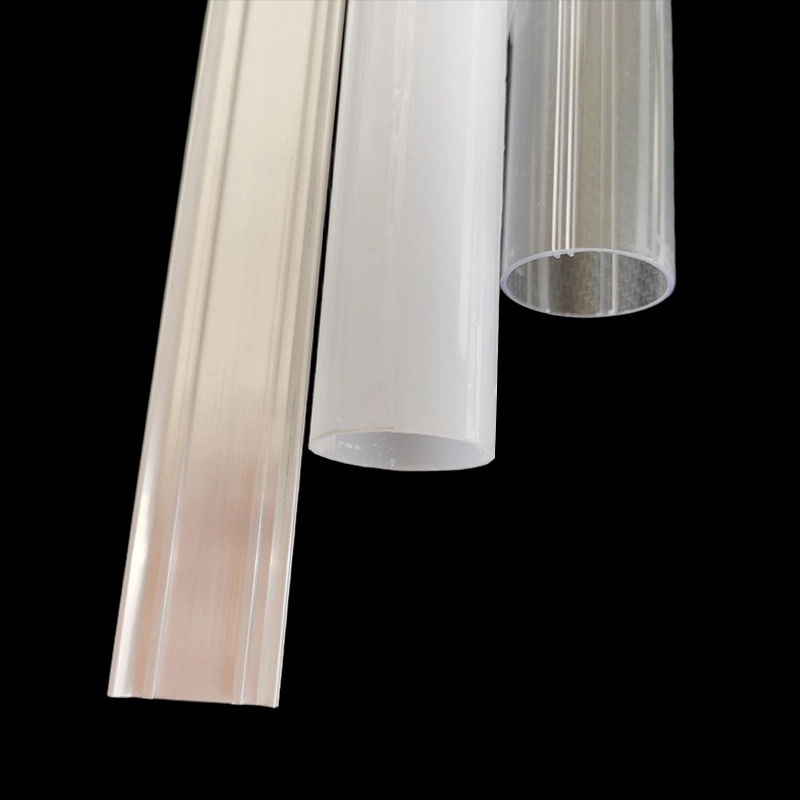

LED görünməsi, istiqamətli çıxış və ya daxili lövhələrin görünüşü məqbul olduqda şəffaf polikarbonat seçin. O, diod aralığını, naqilləri, birləşmələri və kiçik hizalama səhvlərini aşkar edə bilər, buna görə də daxili quruluş vizual olaraq təmiz olmalıdır. Daha yaxşı vizual qarışdırma və daha az birbaşa LED təsvirinə ehtiyacınız olduqda buzlu kompüter seçin. Şaxtalanma adekvat LED məsafəsi və ya optik sınaq üçün əvəzedici deyil və onun ötürülməsinə təsiri real yüngül mühərriklə qiymətləndirilməlidir.

Son qapaqlar çox vaxt diqqətdən kənarda qalan interfeysə çevrilir. Borunun necə bağlandığını, naqillərin korpusdan necə çıxdığını və montajın ətrafdakı lampaya necə bağlandığını müəyyənləşdirirlər. Plastik uç qapağının standartlaşdırılmış flüoresan baza və ya suya davamlı möhür təmin edəcəyi düşünülməməlidir. Saxlama metodunu, kabelin açılmasını, birləşdiricinin düzülməsini, polarite işarəsini, gərginliyin azaldılmasını və xidmətə giriş tələblərini çertyojda qoyun.

IP20 yalnız tamamlanmış dizayn suyun daxil olmasına qarşı qorunma tələb etmədiyi hallarda uyğundur. IP65 seçimi toz keçirməyən və suya davamlı konfiqurasiya üçün nəzərdə tutulub, lakin reytinq yalnız tam qapaq sistemi və montaj metodu müəyyən edildikdən və sınaqdan keçirildikdən sonra tətbiq edilir. Ucu qapağın birləşmələri, kabel girişləri, möhürlərin sıxılması, kəsilmiş səthlər və istehsal işi bütün sızmalara səbəb ola bilər.

Sitatın necə olduğunu soruşunIP20 və ya IP65 T8 korpus konfiqurasiyasıkomponentləri və yığılması ilə fərqlənir. Əgər JE fabrikinizin yığılması üçün boş hissələri təmin edərsə, möhürləmə materialları, germetik yeri, müvafiq hallarda müalicə şərtləri, qapağın daxil edilməsi və ya bərkidilmə üsulu və hazır məhsulun daxil olma sınağı barədə razılaşın. Yalnız yığılmamış mənzil nümunəsinə əsaslanan IP iddiasını çap etməyin.

Tranzit, Ticarət, Memarlıq və Qorunan Xarici İşıqlar üçün Tətbiq Sərhədləri

İkitərəfli format dəmir yolu avtomobillərinin interyerlərini, stansiyaları, ticarət işıqlandırmasını, qarajları, məktəbləri, fabrikləri və digər xətti qurğuları dəstəkləyə bilər. Bu istifadələr bir ixtisas standartını paylaşmır, ona görə də tətbiqin adı heç vaxt mühəndislik tələblərinə uyğun olmamalıdır.

Dəmir yolu avtomobilinin işıqlandırılması vibrasiya, zərbə, alov və tüstü davranışı, elektrik təhlükəsizliyi, elektromaqnit uyğunluğu, materialın izlənilməsi və təhlükəsiz saxlanması üçün layihə üçün xüsusi yoxlamalar tələb edə bilər. 26 mm korpus həndəsəsi bu tələblərin heç birinə uyğunluğunu sübut etmir. Nümunə almadan əvvəl JE-yə tələb olunan test və ya material-sənəd siyahısını verin ki, müştərinin təqdimatı zamanı deyil, əlçatmaz sübutlar erkən aşkar edilsin.

Ticarət və memarlıq lampaları üçün alıcılar adətən xarici görünüş, işığın paylanması, montaj inteqrasiyası, sürücüyə giriş, istilik, təmizlik və texniki xidmətə diqqət yetirməlidirlər. Buzlu kompüter fərdi LED-ləri gizlədə bilər, lakin uzun işıqlı xətt hələ də lövhə birləşmələrində və ya son qapaqlarda qaranlıq zonaları göstərə bilər. Davamlı görünüş vacibdirsə, tam uzunluqlu nümunə qurun; Qısa bir kəsişmə hər istehsal problemini aşkar etməyəcək.

Qarajlar, fabriklər və mühafizə olunan açıq yerlər toz, nəmlik, təmizləmə üsulları, temperatur dəyişikliyi və mümkün kimyəvi təsirlər əlavə edir. IP65 UV müqaviməti, kimyəvi uyğunluq, kondensasiya, təsir müqaviməti və ya məhdudiyyətsiz açıq havada məruz qalma deyil, müəyyən edilmiş sınaq şərtləri altında girişi ünvanlayır. Bu xüsusiyyətlər ayrıca göstərilməli və yoxlanılmalıdır. Boru başqa bir möhürlənmiş lampanın içərisində oturacaqsa, sıxılmış istiliyi və xarici sürücünün əlçatan olub-olmadığını da nəzərdən keçirin.

Təsdiq sübutu: Çizimlər, Nümunə Təftişi, Test Metodları, Material Sənədləri və Mənzil Sertifikatlaşdırma İddiası Olmadan UL və ya ETL Təqdimatına Dəstək

Etibarlı təsdiq paketi idarə olunan kəsikli rəsm və montaj rəsmi ilə başlayır. Onlar 26 mm diametr, PCB mövqeləri, əsas interfeyslər, material işarələri, son qapağın təfərrüatları, uzunluq tərifi və təftiş statusunu göstərməlidir. PCB-nin daxil edilməsinə, qapağın yerləşməsinə, montajına və ya möhürlənməsinə təsir edən ölçülər ümumi qeyddən daha çox açıq toleranslara layiqdir.

Nümunə yoxlaması ölçüləri və praktiki montajı əhatə etməlidir. Faktiki PCB-ləri daxil edin, nəzərdə tutulan naqilləri istiqamətləndirin, uç qapaqları yerləşdirin və əyilmə, bükülmə, cızma, rəng dəyişikliyi, qapaq boşluqları və lövhənin hərəkəti üçün tam uzunluğu yoxlayın. Sonra temperaturu və optik görünüşü qiymətləndirmək üçün nəzərdə tutulan LED və sürücü sistemini təmsil edən şərtlər altında işlədin.

Nəticələri müqayisə etməzdən əvvəl test üsulları razılaşdırılmalıdır. IP65 dizaynı üçün testin JE-nin yığılmış nümunəsinə və ya kabel girişiniz və naqillər daxil olmaqla, hazır lampanıza aid olub olmadığını müəyyənləşdirin. Material sənədlərinə bəyannamələr, məlumat vərəqləri və ya sınaq hesabatları daxil ola bilər, lakin onların mövcudluğu və uyğunluğu satın alınan dəqiq qatran, alüminium spesifikasiyası, rəng və istehsal konfiqurasiyası üçün təsdiqlənməlidir.

UL və ya ETL təqdimetmə dəstəyinə ümumi sertifikat iddiası kimi deyil, sənədlərin koordinasiyası kimi baxılmalıdır. Material qeydi, komponent faylı və ya təchizatçı bəyannaməsi boş korpusu və ya bitmiş lampanı UL Siyahısına və ya ETL Siyahısına daxil etmir. Son konstruksiya, elektrik komponentləri, temperaturlar, məsafələr, naqillər, qapaq və nəzərdə tutulan istifadənin hamısı seçilmiş sertifikatlaşdırma orqanı tərəfindən nəzərdən keçirilə bilər.

Laboratoriya və ya sertifikatlaşdırma tərəfdaşınızın hansı təqdimetmə marşrutu və sənədləri tələb etdiyini JE-yə bildirin. JE daha sonra təklif olunan materiallar və konfiqurasiya üçün nəyin mövcud olduğunu təsdiqləyə bilər. Xüsusi tanınma, siyahı, alışqanlıq təsnifatı, fayl nömrəsi və ya sınaq hesabatı məcburidirsə, sifarişi təsdiq etməzdən əvvəl həmin sübutu əldə edin və yoxlayın. Bunu heç vaxt loqodan, ümumi material ailəsindən və ya əvvəlki layihədən çıxarmayın.

Rəsm Baxışından Nümunə Təsdiqinə və İstehsal Qiymətinə qədər

Çin dərin ekstruziya qabiliyyətini təklif edir, lakin yalnız fabrik yeri sizə rəsm nəzarəti, komponentlərin uyğunluğu və ya təkrarlanma qabiliyyəti haqqında çox az məlumat verir. JE, LED işıqlandırma üçün alüminium və plastik ekstruziyalar istehsal edir, o cümlədən boru korpusları, LED profilləri, PC boruları, uç qapaqları və üç davamlı korpuslar. Bu layihə üçün faydalı sübut cavab verən rəsm prosesi, təmsilçi nümunə, müəyyən edilmiş yoxlama planı və tədarük sərhədini aydın edən kotirovkadır.

Fərdiləşdirmə iş axını: rəsm təftişi, DFM rəyi, qəlib seçimi, nümunənin yoxlanılması və istehsal keyfiyyətinə nəzarət

"T8 mənzil" üçün boş bir sorğudan daha çox ərizə ilə başlayın. PCB fayllarını, hədəf ümumi uzunluğu, optik üstünlük, son bitirmə, giriş hədəfi, montaj interfeysi və məcburi sənədləri göndərin. JE həmin girişləri mövcud ictimai qəliblə müqayisə edə və ya xüsusi qəlib və xüsusi ekstruziyaya ehtiyac olub-olmadığını müəyyən edə bilər.

Çəkilişlərə yenidən baxılarkən, lövhənin boşluğunu, qapağın bağlanmasını, naqillərin marşrutunu, komponentlərin kənarda saxlanma yerlərini, sızdırmazlıq səthlərini və görünən kosmetik zonaları həll edin. DFM rəyi saxlamaq və ya yoxlamaq çətin olan ölçüləri və alətlərə, montaja və ya qiymətə təsir edən hər hansı dəyişikliyi müəyyən etməlidir. Fərdi profil orijinal interfeys problemini həll edə bilər, lakin o, həmçinin alətlərin təsdiqini əlavə edir və layihəni yeni kəsişməyə kilidləyir. Yalnız qeyri-kritik PCB kənarını uyğunlaşdırmamaq üçün şəxsi alətlər sifariş etməyin.

Nümunə real riskləri yoxlamaq üçün razılaşdırılmış materialı, diffuzor örtüyünü, alüminium en kəsiyi, son qapağın dizaynını və uzunluğu kifayət qədər yaxından əks etdirməlidir. Qəbul edilmiş hər hansı sapmanı qeyd edin. Nümunə ölçülü, montaj, optik, istilik və tətbiq olunan giriş yoxlamalarından keçdikdən sonra istehsal kotirovkası üçün istifadə edilən çertyoj reviziyasını dondurun.

İstehsalın keyfiyyətinə nəzarət müşahidə edilə bilən tələblərlə əlaqələndirilməlidir: materialın eyniliyi, kritik kəsik ölçüləri, kəsik uzunluğu, müəyyən edildiyi yerlərdə düzlük, səthin vəziyyəti, diffuzorun görünüşü, son qapağın uyğunluğu, PCB daxil edilməsi və qablaşdırmanın qorunması. Möhürlənmiş montajlar üçün giriş performansının necə yoxlanıldığını və hansı nümunə səviyyəsində olduğunu müəyyənləşdirin. Kotirovkada həmçinin müvafiq hallarda alətlərin mülkiyyəti, nümunə ödənişləri, sifariş miqdarı, çatdırılma müddəti, qablaşdırma metodu və çatdırılma şərtləri göstərilməlidir.

RFQ yoxlama siyahısı: uzunluq, PCB həndəsəsi, diffuzor, IP hədəfi, son qapaqlar, dözümlülüklər, kəmiyyət, qablaşdırma, təyinat və tələb olunan sənədlər

• Uzunluq:Mövcud 600-2400 mm diapazonda kəsilmiş uzunluq və tələb olunan ümumi yığılmış uzunluğu göstərin.
• PCB həndəsəsi:Lövhənin enini, qalınlığını, konturunu, birləşdirici mövqeyini, komponent saxlama yerlərini və daxiletmə istiqamətini əlavə edin.
• Diffuzor:Şəffaf və ya buzlu kompüter seçin və nümayiş etdirmək üçün nümunəyə ehtiyacınız olan optik görünüşü təsvir edin.
• IP hədəfi:Dövlət IP20 və ya IP65, son montajı həyata keçirən və hazır konfiqurasiya sınaqdan keçiriləcək.
• Son qapaqlar:Sonlandırma, kabel çıxışı, birləşdirici və ya pin tələbləri, saxlama, sızdırmazlıq və gərginliyin aradan qaldırılmasını müəyyənləşdirin.
• Tolerantlıqlar:PCB uyğunluğu, qapağın bağlanması, montaj, uzunluq və cütləşmə hissələri üçün kritik ölçüləri qeyd edin.
• Miqdarı:Prototip, pilot və gözlənilən istehsal miqdarını verin ki, ictimai qəlib və xüsusi qəlib marşrutları müqayisə oluna bilsin.
• Qablaşdırma:Səthin qorunması ehtiyaclarını, paket məhdudiyyətlərini, etiketləməni və uzunluqla əlaqəli hər hansı işləmə məhdudiyyətlərini müəyyənləşdirin.
• Təyinat:Çatdırılma ölkəsini, şəhəri və ya limanı, üstünlük verilən göndərmə şərtlərini və hər hansı idxal-sənəd tələblərini təmin edin.
• Sənədləşdirmə:Təsdiq üçün tələb olunan çertyojları, yoxlama hesabatlarını, material qeydlərini, bəyannamələri, sınaq sübutlarını və sertifikatlaşdırma-təqdim etmə sənədlərini siyahıya salın.

Nümunə planı və istehsal kotirovkası tələb etmək üçün həmin paketi rəsm düzəlişinizlə birlikdə göndərin26 mm ikitərəfli T8 LED boru korpusu.
