Cüt PCB T12 LED Boru Gövdəsi Nədir?

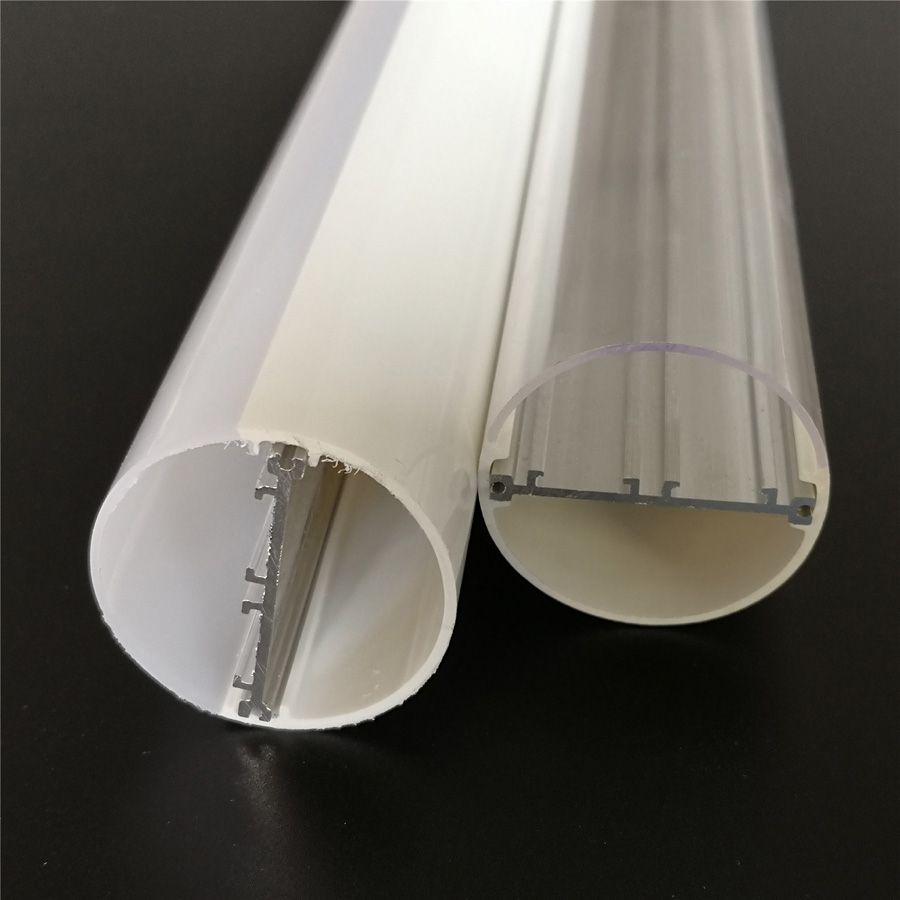

İkiqat PCB T12 LED boru korpusu iki LED dövrə lövhəsini saxlayan daxili alüminium profillə birləşdirilmiş xarici polikarbonat borudur. JE-nin JE-34 korpusu 38 mm diametrli borudan, iki 10 × 1,0 mm PCB mövqeyindən və 16 mm hündürlüyə qədər daxili sürücü üçün yerdən istifadə edir. O, IP20 və ya IP65 konstruksiyaları üçün konfiqurasiya edilə bilər, uzunluğu 600 mm-dən 2400 mm-ə qədər və ya xüsusi uzunluqda hazırlana bilər.

Bu, onu tam bir LED lampa deyil, OEM boru montajı üçün korpusa çevirir. Komandanız hələ də LED-ləri, PCB düzenini, sürücünü, naqilləri, qapağın möhürlənməsi metodunu və son elektrik konfiqurasiyasını seçir. Mənzil bu qərarlara müəyyən edilmiş mexaniki başlanğıc nöqtəsi verir.

Tam baxınLED T12 plastik boru və ikiqat dövrə lövhəsi alüminium korpusnümunə sorğusu hazırlamazdan əvvəl spesifikasiya.

JE-34 T12 korpusuna OEM boru montajı üçün nə daxildir?

JE-34 T12 LED boru korpusuna polikarbonat xarici boru, daxili 6063 alüminium profil, iki PCB montaj mövqeyi, plastik uç qapaqları və daxili sürücü üçün otaq daxildir. Xarici boru şəffaf və ya buzlu ola bilər və diffuzorun qalınlığı 0,6 mm-dən 2,0 mm-ə qədərdir.

Standart diametri 38 mm-dir. Mövcud boru uzunluqları 600 mm-dən 2400 mm-ə qədərdir, xüsusi uzunluqlar ixtisaslı layihələr üçün mövcuddur. Bununla belə, bu ölçülər tam mexaniki rəsm kimi qəbul edilməməlidir. PCB oturacağı, son qapaq nişanı, aparıcı marşrutlaşdırma və sürücünün rəsmiləşdirilməsi hələ də faktiki komponentlərinizə qarşı yoxlanılmalıdır.

OEM alıcısı üçün əsas məqam JE-nin montaj xəttiniz üçün ekstrüde plastik və alüminium korpus sistemini təmin etməsidir. JE LED profil layihələri üçün plastik və alüminium ekstruziya xətləri, qəliblərin hazırlanması, sınaqdan keçirilməsi, nümunənin təsdiqi və kütləvi istehsal keyfiyyətinə nəzarəti idarə edir.

İki PCB kanalı və daxili alüminium profil dizayn yerini necə genişləndirir?

İki PCB kanalı hər bir LED-i, sürücü bağlantısını və istilik interfeysini bir dar dövrə lövhəsinə məcbur etmək əvəzinə iki lövhə arasında LED-ləri paylamağa imkan verir. Bu, lampanın gücü və layout qərarları üçün daha çox yer yaradır, lakin bu, müəyyən bir vata zəmanət vermir. Son hədd LED növündən, lövhənin konstruksiyasından, cərəyandan, sürücü seçimindən, istilik testindən və tamamlanmış montajdan asılıdır.

İkiqat 10 × 1,0 mm PCB mövqeləri, daxili sürücü boşluğu və istilik dəstəyi

Hər bir PCB mövqeyi 10 × 1.0 mm-də göstərilmişdir. Alətdən və ya nümunənin təsdiqindən əvvəl lövhənizin eni və qalınlığının həmin mövqelərə uyğun olduğunu təsdiqləyin. Nominal kanala uyğun gələn, lakin montaj zamanı yerdəyişən lövhə qeyri-bərabər işıq, naqillərdə təzyiq və ya alüminium profillə zəif təmas yarada bilər.

Daxili sürücü sahəsi 16 mm-ə qədər hündürlükdə qeyd olunur. Sürücü gövdəsini, izolyasiyanı, birləşdiriciləri və hər hansı gərginliyi azaltan hissələri ölçün - təkcə sürücü etiketini yox. Komponent rəsmində məqbul görünən boşluq naqillər boru içərisində əyildikdən sonra yox ola bilər.

Alüminium profil PCB-lərin altında metal bir quruluş təmin edir və istiliyi lövhələrdən uzaqlaşdırmağa kömək edə bilər. Termal yoxlamanın əvəzi deyil. Tam lampanı seçilmiş LED-lər, PCB, sürücü, son qapaqlar və quraşdırma oriyentasiyası ilə yoxlayın.

Niyə 6063 alüminium əlavə istilik idarəetməsini işıq diffuziyasından ayırmağa kömək edir

6063 alüminium əlavə və polikarbonat boru müxtəlif işləri yerinə yetirir. Alüminium profil dövrə lövhələrini dəstəkləyir və istilik ötürülməsi üçün tək plastikdən daha uyğun bir yol təklif edir. Polikarbonat boru görünən xarici gövdə və diffuzor meydana gətirir, lampanın görünüşünü formalaşdırarkən daxili hissələri qoruyur.

Bu ayırma alüminium əlavə ilə T12 LED boru korpusunda faydalıdır, çünki optik örtük plastikdən bütün mexaniki və istilik yükünü daşımasını tələb etmədən görünüşü və ötürülməsi üçün seçilə bilər. Faktiki termal nəticələr hələ də PCB və profil arasındakı əlaqə, montaj təzyiqi, LED məsafəsi, sürücü çıxışı və bitmiş boru ətrafındakı hava axınından asılıdır.

Nümunə almadan əvvəl hansı PCB, sürücü, uzunluq və optik detallar təsdiq edilməlidir?

Elektrik və optik hissələrin siyahısı ilə birlikdə mexaniki təsviri təsdiq edin. Mənzil nümunəsi yalnız istehsal etməyi planlaşdırdığınız montajı təmsil edərsə faydalıdır.

PCB aralığını, 16 mm-ə qədər sürücü hündürlüyünü, boru uzunluğunu, son qapağın uyğunluğunu və naqillərin boşluğunu təsdiqləyin

• PCB uyğunluğu:İki 10 × 1,0 mm lövhə mövqeyini, lövhənin kənarının boşluğunu və montaj zamanı lövhələrin necə saxlandığını təsdiqləyin.
• Sürücü paketi:Sürücünün tam hündürlüyünü terminallar, qollar və naqillər daxil olmaqla 16 mm-ə qədər mövcud boşluqla müqayisə edin.
• Boru uzunluğu:600 mm-dən 2400 mm-ə qədər uzunluq seçin və ya tələb olunan xüsusi uzunluğu təqdim edin. Son qapaqları və istifadə edilə bilən daxili montaj uzunluğunu nəzərə alın.
• Son qapaqlar:Lampa IP65 konstruksiyasından istifadə edərsə, plastik son qapağın ölçülərini, qoşma üsulunu, kabel çıxışını və conta və ya möhür quruluşunu təsdiq edin.
• Naqillər:Giriş naqillərinin hara daxil olduğunu, borunun içərisinə necə döndüyünü və sürücü və ya PCB birləşmələrinin izolyasiyanı sıxmadan yığıla biləcəyini təsdiqləyin.

Bu yoxlamalar ümumi bir nümunə səhvinin qarşısını alır: son qapağı və sürücü interfeysini həll edilməmiş qoyarkən borunun diametrinin təsdiqlənməsi.

Transmissiya, parıltı və görünüş tələblərinə əsasən şəffaf və ya buzlu polikarbonat seçin

JE şəffaf örtüklər üçün 95%-dən yuxarı, südlü ağ örtüklər üçün isə 85%-dən yuxarı işıq ötürülməsini siyahıya alır. Şəffaf polikarbonat daha çox çıxış saxlayır, lakin daxili LED nöqtələrini daha asan göstərir və daha çox görünən parıltı yarada bilər. Südlü və ya buzlu örtük görünüşü yumşaldır və ötürülmədə bir qədər azalma ilə komponentləri daha yaxşı gizlədir.

LED meydançasını, tələb olunan vizual vahidliyi, baxış bucağını və hədəf görünüşünü nəzərdən keçirdikdən sonra örtüyü seçin. Sadalanan ötürmə rəqəmləri örtük variantını təsvir edir; tam lampanızdan gələn işığı proqnozlaşdırmırlar. Optik görünüş əsas tələbdirsə, müvafiq diffuzor nümunəsini soruşun.

IP20 konstruksiyası nə vaxt uyğundur və IP65 möhürlənməsi nə vaxt lazımdır?

IP20 ümumiyyətlə borunun sudan qorunduğu və korpusun möhürlənmiş konstruksiyaya ehtiyac duymadığı qapalı qurğuların qurudulması üçün uyğundur. Bu, bir çox daxili qurğular üçün praktik seçimdir, lakin son tətbiq hələ də açıq və ya möhürlənməmiş tənzimləmənin məqbul olub olmadığını müəyyən edir.

Hazır qurğu toz və ya su axını ilə qarşılaşa bildikdə və layihə bu səviyyədə qorunma tələb etdikdə IP65 tikinti variantından istifadə edin. Yalnız mənzil son IP reytinqini təyin etmir. Möhürlər, son qapaqlar, kabel girişləri, sürücünün yerləşdirilməsi, montaj tolerantlıqları və istehsal yoxlaması nəticəyə təsir göstərir. Tələb olunan sınaq metodunu təsdiqləyin və IP65 korpusunun bütün qurğunu avtomatik olaraq IP65 etdiyini qəbul etmək əvəzinə tamamlanmış lampanı qiymətləndirin.

JE tam LED borusu və ya öz montajınız üçün korpus təmin edir?

JE OEM və ODM montajı üçün LED boru yuva sistemini təmin edir, ayrıca layihə müqaviləsi bu əlavə xidmətləri müəyyən etmədiyi halda, bitmiş, elektrik sertifikatlı boru deyil. Siz LED lövhələrini, sürücünü, naqilləri və son lampa konfiqurasiyasını təmin edirsiniz və ya təsdiq edirsiniz.

Bu tənzimləmə alüminium əlavə ilə T12 plastik LED boru korpusuna ehtiyacı olan və elektronikaya nəzarət etmək istəyən işıqlandırma istehsalçılarına uyğun gəlir. Quraşdırmağa hazır, tam yığılmış əvəzedici lampa axtaran alıcıya uyğun olmaya bilər. İstehsal sifarişi verməzdən əvvəl təchizat həcmini, sınaq məsuliyyətini, etiketləməni və tənzimləmə tələblərini aydınlaşdırın.

Fərdi montaj tələbləri üçün nəzərdən keçirinxüsusi T12 LED boru korpusunun detallarıJE-nin mühəndis komandası ilə.

ABŞ-ın OEM alıcıları rəsm araşdırmasından nümunələrə və istehsala necə keçməlidirlər?

JE-yə boru uzunluğunu, PCB təsvirlərini, sürücü ölçülərini, naqil-çıxış planını, son qapaq tələblərini, optik üstünlükləri və tələb olunan IP konstruksiyasını göndərin. Quraşdırma mühitini və hədəf montaj prosesini daxil edin. İki lövhə fərqli LED sxemlərindən istifadə edirsə və ya fərqli optik zonalara xidmət edirsə, bunu rəsmdə aydın şəkildə göstərin.

JE daha sonra ekstruziya və alət tələblərini nəzərdən keçirə, nümunələr hazırlaya və kütləvi istehsaldan əvvəl mexaniki interfeysləri təsdiqləyə bilər. Nümunədən lövhənin uyğunluğunu, sürücünün boşluğunu, naqillərin marşrutunu, diffuzorun görünüşünü, baş qapağının saxlanmasını və müvafiq hallarda IP65 versiyası üçün möhürlənmə prosesini yoxlamaq üçün istifadə edin.

ilə başlayınJE-34 T12 ikiqat PCB korpususəhifəsinə baxın, sonra çertyojlarınız və hədəf kəmiyyətinizlə JE ilə əlaqə saxlayın. Həmin layihə girişləri nə qədər tez müəyyən edilərsə, aşağı qiymətli mənzil qərarının sonradan bahalı montaj dəyişikliyinə çevrilməsi ehtimalı bir o qədər azdır.
